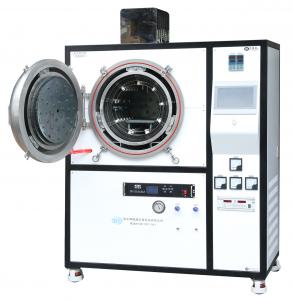

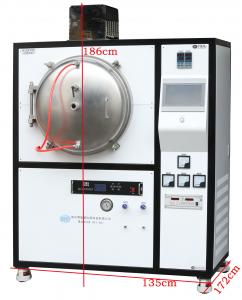

1500度真空钼丝烧结炉
详细技术参数
| VMF真空钼丝炉 | 型 号 | VMF-39-15 | |
| 特 点 |
1、设备外形小巧，占地不足2平米 2、外观精致，美观大方 3、腔体采用钼隔热屏保温，腔体洁净，不污染样品 4、带有冷阱，最大限度的保护分子泵 5、配有分子泵，真空度可达5*10-4Pa 6、相对于管式炉更安全，该炉通氢气时没有断管子的风险 |
||
| 最大功率 |
42KW（炉体39+机械泵2.2+分子泵0.5） |
||
| 最高加热温度 | 1500℃ | ||
| 有效加热面积 | 300*200*200mm | ||
| 保温方式 | 钼、不锈钢隔热屏 | ||
|
远程系统（选配）
|
1、通过手机微信小程序控制 2、可操作设备 3、可随时查看设备运行状态 4、可查看温度数据并生成报表或温度曲线 5、可查看报警信息 |
||
| 控温模式 |
采用宇电程序控温仪表（标配） 1、30段程序控温智能PID调节。 2、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断,，（当电炉温度超过1500度或热电偶烧断时，主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉）。 3、带有485 通讯接口（选购软件时标配） 4、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。 5、仪表具有温度自整定的功能
（更换进口仪表，需要另外付费，选购）
|
||
|
腔体 |

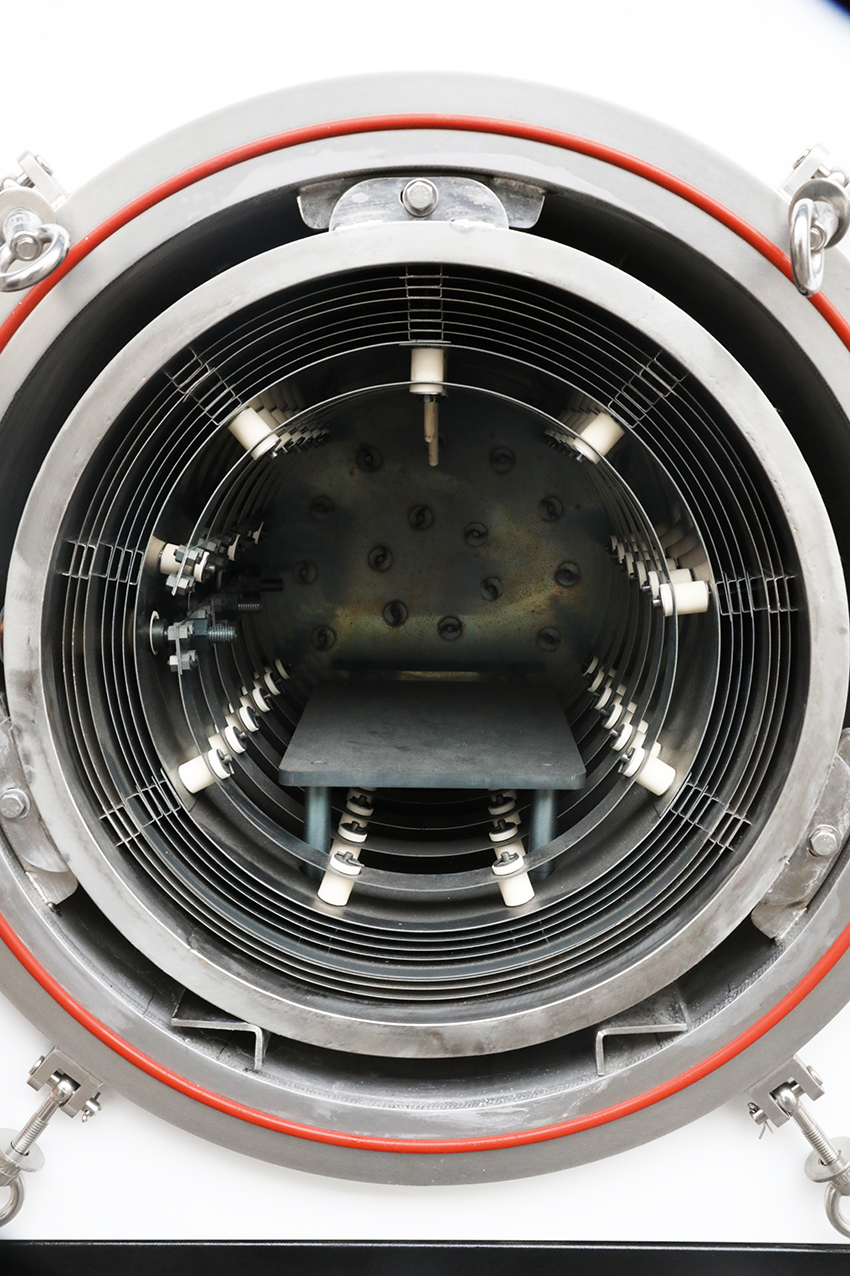

腔体采用钼和不锈钢作为隔热屏，钼片为加热元件 有效加热面积Dia300*200*200mm 腔体无杂质，不污染材料 |
||
|
腔体真空度（扩散泵机组） （方案二） |
< 5X10 -3Pa | ||
| 腔体充气压力 | < 0.05MPa | ||
| 升压率 | <4Pa/小时 | ||
| 断偶保护和显示 | 有 | ||
| 过温保护 | 有 | ||
| 过流保护 | 有 | ||
| 欠压保护（水压） | 有 | ||
| 控制精度 | +/- 1 ℃（600度以上） | ||
| 温度检测方式 | S型热电偶 | ||
| 最大升温速率 | < 20℃/Min | ||
| 真空腔体内是否水冷 | 是 | ||
| 冷水机（选配） | 10P | ||
| 真空机组 | 机组输入电压 | 380V /220V | |
| 波纹管 | KF40X1000 | ||
| 真空挡板阀 | KF40 | ||
|
（方案一） |
分子泵型号 | FF-200 | |
| 输入电压 | 220V | ||
| 分子泵进气口法兰 | DN200 | ||
| 分子泵抽气速率L/S（对空气） | 1300 | ||
| 分子泵极限压强（Pa) | 6×10-7 | ||
| 冷却方式 | 水冷 | ||
| 冷却水压（MPa） | 0.1-0.2 | ||
| 冷却水温度 | <25℃ | ||
| 环境温度 | 0~40℃ | ||
| 建议启动压强 | 10pa | ||

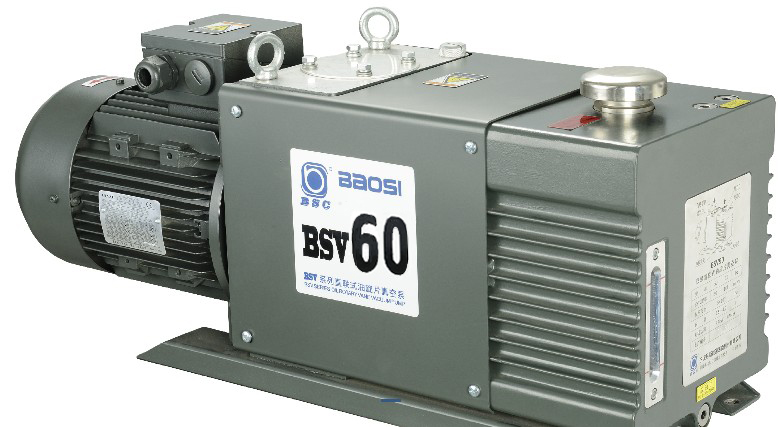

 前级真空泵BSV60 |
功率 | 2.2KW | |
| 电压 | 380V | ||
| 转速 | 1420rpm | ||
| 进气口径 | KF25/KF40 | ||
| 前机泵抽气速率（L/S） | 16 | ||
| 极限压强 | 5X10 -1Pa | ||
|

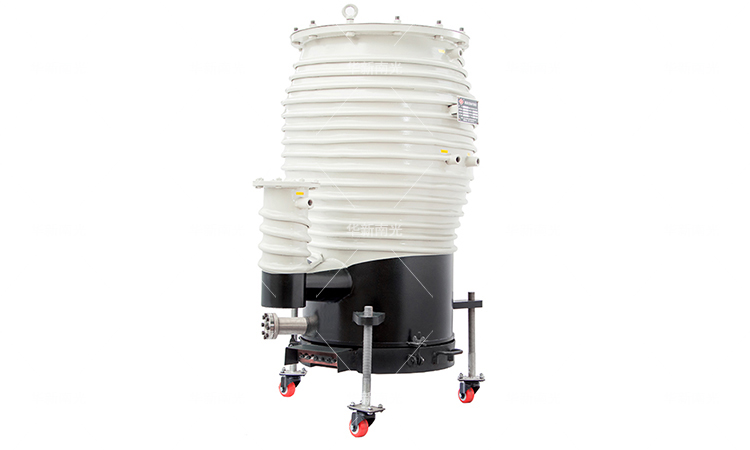

扩散泵TK200
（方案二） |
电压 | 220V | |
| 功率 | 1800W | ||
| 进气接口 | DN200 | ||
| 出气接口 | DN40 | ||
| 注入油量 | 0.55L | ||
| 抽气速率（N2） | 2000L/S | ||
|
复合真空计
|
复合真空计型号 | ZDF | |
| 电源 | 220V 55W | ||
| 控制精度 | ± 1% | ||
| 真空计测量范围 | 10-5 -10 5 Pa | ||
|
冷水机
|
设备型号 | 10A | |
| 总功率 | 13KW | ||
| 制冷量 | 28.6KW | ||
| 电源 | 380V/50Hz | ||
| 水箱容量 | 160L | ||
| 扬程 | 40M | ||
| 水泵流量 | 12m3/h | ||
| 外形尺寸 |
1335×780×1640 |
||
| 重量 |
450Kg |
||
| 安装条件 |

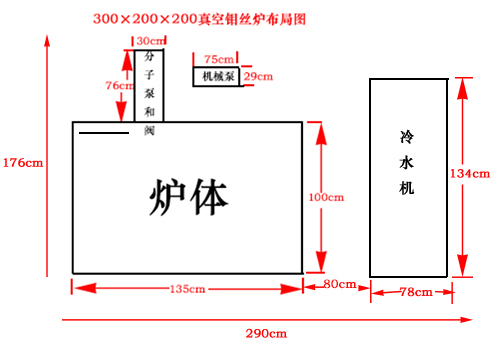

设备用电42KW 三相380V 电缆线16mm2×5 空开80A 冷水机12.4KW 三相380V 电缆线 6mm2×5 空开40A 水冷机最好用去离子水或矿泉水，水冷机前后左右空出80cm距离 高纯氩气，减压阀量程0~0.6MPa 炉子重量680公斤 单位面积内承重845公斤 冷水机重450公斤，加水后重510公斤 单位面积内承重490公斤 |
一、设备特点及主要用途
基本原理与用途：在真空或气氛保护情况下对物料进行无污染热处理的设备，可以在氮气、氩气，氢气等气氛下烧结。主要应用于高温气氛烧结、高温真空烧结、透明陶瓷等材料烧结。
二、结构组成
炉体、炉门、炉底、真空系统、控制系统、冷却系统、发热体及隔热屏等。
三、结构说明
1、炉体：为卧式炉壳，其内、外层均为304不锈钢做成的圆筒，外层镜面抛光处理。内外筒与前后法兰焊成一个整体，炉体开有电极孔、抽气孔、放气孔、热电偶孔、红外孔及观察孔等，各接口的材质均为不锈钢。
2、炉门：由内外封头和法兰焊成，中间可通水冷却，炉盖开启装置。
3、炉底：由内外封头和法兰组成，中间通水冷却，下部设有充放气孔，固定在炉体下部，设有电极引出装置。
6、发热体及隔热屏：发热元件采用高纯片制作而成，有效增加辐射面积，保证温区的均匀性。隔热屏最里面一层采用钨板，其他的采用模板和不锈钢板制作。
7、真空系统：主要由直联泵、分子泵或扩散泵，气动挡板阀、气动截止阀、数显复合真空计、真空管路、放气阀、支架等组成；真空管道与泵之间采用金属波纹软管快速接头联接（减缓震动）。
| 炉体 | 1台 |
| 变压器 | 1台 |
| 分子泵 | 1套 |
| 高真空阀门 | 3套 |
| 机械泵 | 1台 |
| 电器 | 1台 |
| 触摸屏 | 1台 |
| 软件 | 1套 |
| 发热体 | 1套 |
| 隔热屏 | 1套 |
| 回流水排 | 1套 |
| 真空管道 | 1套 |
| 复合电阻真空计 | 1台 |
| 电阻规 | 1支 |
| 电离规 | 1支 |
| 说明书 | 1本 |
