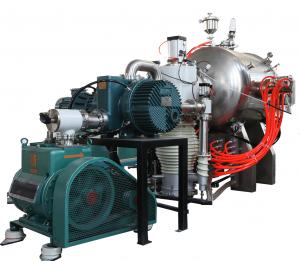

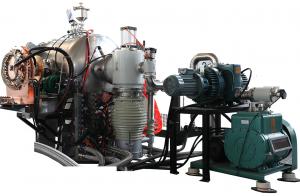

15公斤真空悬浮熔炼炉

VLF真空悬浮熔炼炉

型号

VLF-15000

最大熔炼重量（按钛液计算）

            最高加热温度

2200

悬浮电源

最大输入功率

400KW（熔炼钛合金时）不同的材料所需功率不一样

采用电源

IGBT悬浮专用电源

振荡频率

15-30KHZ（频率自动跟踪）

冷却水要求

电源≥0.2MPa              坩埚 ≥0.5MPa

感应线圈

悬浮炉专用线圈

输入电压

三相380V   50 HZ

融化速率

10~15min

坩埚

悬浮专用水冷铜坩埚

坩埚内尺寸

Dia140X230mm

水冷铜坩埚

腔体内尺寸

Dia1000X1000

腔体真空度

< 5X10 ^-3Pa（配扩散泵）

< 5X10 ^-4Pa（配分子泵）

断偶保护和显示

有

过温保护

有

 过流保护

有

欠压保护（水压）

有

红外测温仪（选购）

美国进口红外测温仪，特点

1、响应时间快、高精度；

2、可24小时实时连续在线测温、安全、耐用；

3、激光瞄准、稳定性好、尤其适合测量高温小目标；

4、10毫秒的响应时间和±0.3%的重复性精度，保证满足您进行快速、精确测温的要求。

坩埚可倾倒旋转角度

0-110度

真空腔体内是否可接水冷坩埚

 可以

为了在真空熔炼过程中添加各种元素，因此在加料器里装有特制的4格加料器料斗，加料器有盖，能把加料器进行真空密封。在熔炼抽真空之前，把元素预先放在加料器料斗中，在添加元素时借手轮转动加料器料斗，元素便从加料器口流出，流入到熔融金属液面上，避免喷溅

观察窗尺寸

  Dia 90mm

  铜模                     石墨漏斗             方形铜模

真空机组

机组输入电压

380V /220V

波纹管

KF40X1000

真空挡板阀

KF40

             分子泵

       FF-400/5000

分子泵型号

 FF-400/5000

输入电压

 220V

分子泵极限压强（Pa)

1×10⁻⁷Pa

冷却方式

冷却水压（MPa）

冷却水温度

<25℃

建议启动压强

<100Pa

前级真空泵SRV-300B

功率

5.5KW

电压

 380V

转速

1450rpm

极限压强

≤ 8pa

      罗茨泵BSJ300L

功率

3.7KW

电压

380V

进气口径

VG100

排气口

VF80

抽气速率m3/h(L/min)

1000 (16667)

极限压强

4X10^-1Pa

冷却方式

水冷

扩散泵TK400

电压

220V

功率

4.8kW

极限真空度（在无泄露时）

进气接口

DN400

注入油量

3.5L

抽气速率（N2）

7500L/S

复合真空计

复合真空计型号

ZDF

 电源

 220V   55W

控制精度

± 1%

 真空计测量范围

10^-5 -10 ⁵ Pa

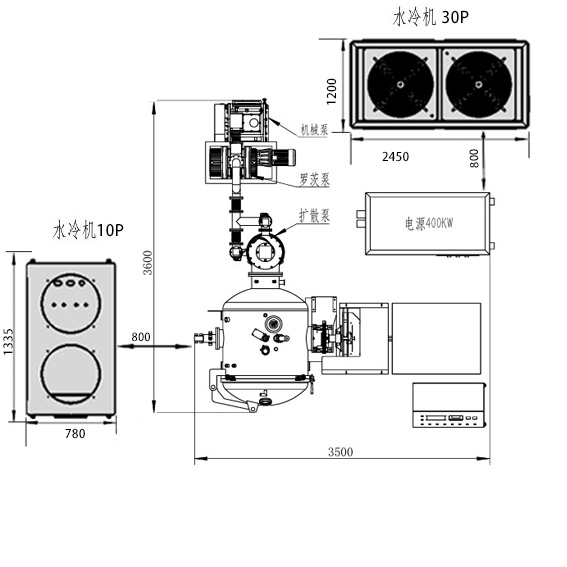

冷水机1

冷水机2

感应电源400KW 三相380V 2×（240mm² × 3 ＋ 120mm² ）并联  塑壳空开1000A

 炉子15KW，三相380V  电缆线10mm² × 5平方 空开63A

冷水机10P，功率12.4KW  三相380V 电缆线6mm² × 5平方 空开32A

冷水机30P 功率37.3KW 三相380V  电缆线16mm² × 5平方 空开100A
