50公斤真空悬浮熔炼炉

技术参数
详细描述
视频展示
标准配置
选配件

VLF真空悬浮熔炼炉	型号		VLF-50000
	最大熔炼重量（按钛液计算）		50000g
	最高加热温度		2200
	悬浮电源	最大输入功率	800KW（熔炼钛合金时）不同的材料所需功率不一样
		采用电源	IGBT悬浮专用电源
		振荡频率	5-10KHZ（频率自动跟踪）
		冷却水要求	电源≥0.2MPa 坩埚 ≥0.5MPa
		感应线圈	悬浮炉专用线圈
		输入电压	三相380V 50 HZ
		融化速率	10~15min
		坩埚	悬浮专用水冷铜坩埚
		坩埚内尺寸	Dia180X370mm
	水冷铜坩埚
	腔体内尺寸		Dia1200
	腔体真空度		< 5X10 ^-3Pa(扩散泵)
	断偶保护和显示		有
	过温保护		有
	过流保护		有
	欠压保护（水压）		有
	红外测温仪（选购）		美国进口红外测温仪，特点 1、响应时间快、高精度； 2、可24小时实时连续在线测温、安全、耐用； 3、激光瞄准、稳定性好、尤其适合测量高温小目标； 4、10毫秒的响应时间和±0.3%的重复性精度，保证满足您进行快速、精确测温的要求。
	坩埚可倾倒旋转角度		0-110度
	真空腔体内是否可接水冷坩埚		可以
	二次加料器（选购）		为了在真空熔炼过程中添加各种元素，因此在加料器里装有特制的4格加料器料斗，加料器有盖，能把加料器进行真空密封。在熔炼抽真空之前，把元素预先放在加料器料斗中，在添加元素时借手轮转动加料器料斗，元素便从加料器口流出，流入到熔融金属液面上，避免喷溅
	观察窗尺寸		Dia 90mm
	选购		铜模石墨漏斗方形铜模
真空机组	机组输入电压		380V /220V
	波纹管		KF40X1000/ KF80
	真空挡板阀		KF40/KF80

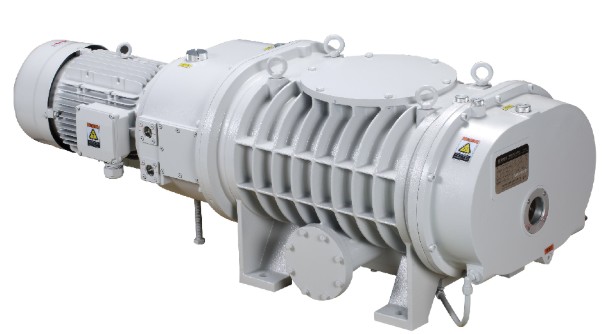

	罗茨泵BSJ600LC		功率	7.5KW
			电压	380V
			进气口径	ISO160
			排气口	ISO100
			抽气速率（L/S）	2590
			极限压强	4X10^-1Pa
			冷却方式	水冷
	前级真空泵SRV-300B		功率	5.5KW
			电压	380V
			转速	1450rpm
			进气口径	G2/VG50
			前机泵抽气速率m³/h	300
			极限压强	≤ 8pa
	扩散泵TK500		电压	220V
			功率	7.5kW
			极限真空度（在无泄露时）	7×10⁻⁵
			进气接口	DN500
			注入油量	4L
			抽气速率（N2）	10000L/S
	复合真空计		复合真空计型号	ZDF
			电源	220V 55W
			控制精度	± 1%
			真空计测量范围	10^-5-10 ⁵Pa

冷水机1	型号	HZ-12A
	输入功率	11.6KW
	电源电压	三相380V
	制冷量	27.8*10³kcal/h
	水箱容量	160L
	进水管径	DN40（1-1/2″）
	水泵扬程	50m
	外形尺寸	1535×780×1515mm
	重量	475Kg
冷水机2	型号	LH-60A
	输入功率	60.2KW
	电源电压	三相380V
	制冷量	150.5*10³kcal/h
	进出水管径	DN65（2-1/2″）
	水箱容量	500L
	水泵扬程	25m
	重量	1800Kg
	外形尺寸	2700×1680×2100mm

安装条件	感应电源800KW 三相380V 3 × (3×240mm² + 1×120mm²) 并联塑壳空开2000A 炉子15KW，三相380V 电缆线10mm² × 5平方空开63A 冷水机12P，功率11.6KW 三相380V 电缆线6mm² × 5平方空开32A 冷水机60P 功率60KW 三相380V 电缆线35mm² × 5平方空开150A
