1800度程序控温感应熔炼炉
技术参数
|
型号 |
SP25 |
|
|
最大输出功率 |
25KW |
|
|
最高温度 |
2100℃ |
|
|
铜圈尺寸 |
170mm(OD)X160mm(ID)X90mm(H) |
|
|
高纯石墨坩埚尺寸 |
58mm(OD)X48mm(ID)X94mm(H) |
|
|
石英管 |
150mm(OD)X143mm(ID)X450mm(H) |
|
|
工作电压 |
380VAC 三相 50HZ |
|
|
振荡频率 |
30-80KHZ |
|
|
保护 |
带有欠水压、过热、过功率保护 |
|
|
不锈钢支架 |
不锈钢支架垂直固定在移动架子上，石英管和法兰通过支撑板固定于不锈钢支架上，非常牢固、紧凑 |
|
|
下真空法兰
|
下不锈钢法兰上焊接有真空腔体，在真空腔体上开有炉门，可从该炉门拿取物料、腔体上并焊接有KF25接头、KF16接口和进气阀门，KF25接头上安装有真空挡板阀，1米长波纹管连接于该阀和真空泵，KF16接口可接真空计 |
|
|
上真空法兰
|
上真空法兰安装有压力表和出气阀，法兰盖配有2种，一种带玻璃观察窗，可观察管内物料融化的情况，一种热电偶，可对物料进行程序升温 |
|
|
耐火装置
|
炉管内的耐火装置由日本三菱1900型氧化铝纤维制成，最高温度可耐1800℃，该保温材料的形状似如一个保温桶，顶部打开可以放石墨坩埚和物料，顶部并开有小孔，可以观察坩埚内物料熔化的情况或从该孔插入热电偶 |
|
|
控温系统
|
采用PID控制，可对物料进行程序控温加热，可同时手动调节电流输出大小，设备带有过温保护 |
|
|
控温精度 |
+/-5℃ |
|
|
保护玻璃 |
在炉管的四周安装有钢化玻璃和固定钢化玻璃的铝型材，可以很好的保护使用者的安全 |
|
|
真空泵
|
抽气速率 |
40L/S |
|
极限真空度 |
1Pa |
|
|
电阻真空计
|
型号 |
ZDR-I |
|
功率 |
25W |
|
|
真空度测量范围 |
0.1-10 5 Pa |
|
|
电阻硅 |
ZJ-52T |
|
|
水冷机
|
温度范围 |
5-30℃ |
|
水流速 |
16L/m |
|
|
水箱容量 |
12Liters |
|
|
认证 |
|
|
|
质保期 |
1年，耗材除外 |
|
这款真空感应熔炼炉采用中频感应加热，采用50段程序控温系统，PID调节，温度可控，炉膛采用进口氧化铝多晶纤维材料，具有升降温度速率快、方便、简洁等优点，是高校、科研院所、工矿企业做高温熔炼、铸造用的理想产品.。
软件控制系统（选购）：该炉配有通讯接口和软件，可以直接通过电脑控制炉子的各个参数，并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况，炉子的实际升温曲线电脑会实时绘出，并能把每个时刻的温度数据保存起来，随时可以调出。
密封系统：该炉炉管与法兰之间采用硅胶O型圈挤压密封、撤卸方便、可重复撤卸，气密性好、可保证12小时压力表指针不偏转。
真空系统：该炉配有VRD-8真空泵，如果需要更高的真空度可以选用分子泵，可选配烟雾过滤器和油污过滤器。
炉膛材料：采用日本进口炉膛材料，不掉粉、材料保温性能好、反射率高、温场均衡，抗热涨冷缩能力强。
漏电保护功能：该炉装了漏电空气开关，当炉体漏电时自动断电，以确保使用的安全性。
供气系统（选购）：客户可通过浮子流量计或质子流量计控制气体的流速（详细请查看选件）。
法兰：采用双环密封技术，有效的提高了法兰的气氛性，法兰上装有多种接头，可接电阻真空计、KF25波纹管并能做成容易撤卸的铰链式。
水冷系统：改炉配有冷水机、可以有效的给感应线圈提供冷却水，水冷系统具有自动控温和过温保护等功能。
感应加热炉：采用IGBT功率模块和变流控制技术，操作简单、维修方便，具有具有欠水压和过温保护。

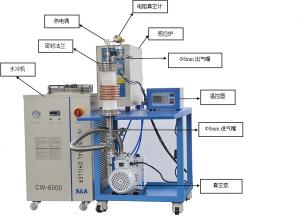

全图
|
描叙 |
数量 |
图片 |
|
感应炉 |
1 台 |
|
|
温控器 |
1台 |
|
|
真空泵 |
1 台 |
|
|
上真空法兰 |
1 个 |
|
|
下真空法兰 |
1个 |
|
|
电阻真空计 |
1个 |
|
|
高纯石墨坩埚 |
1 个 |
|
| Ｂ型热电偶 | 1个 |  |
|
水冷机 |
1 台 |
|
|
说明书 |
1 份 |
|
|
软件（选配） |
1 份 |
|
