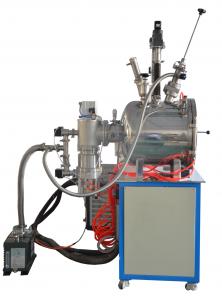

3公斤真空感应熔炼炉，可连续真空取料

VIF

真

空

感

应

熔

炼

炉

型号

VIF-3

最大熔炼重量（按铁液计算）

3KG

设备优点

1、外观精致，美观大气。

2、结构紧凑，占地面积不到2平方。

3、侧开门，方便取放物料。

4、炉壳采用双层水冷结构，表面温度不超过40℃。

5、炉盖上设有观察窗，方便观察物料熔化情况。炉体上安装有进出气口，进出口，并预留多个KF接口，方便接其他装置。

6、电极能旋转，可浇铸

7、配有二次加料装置，可以实现在熔炼过程中加入其它元素

8、采用IGBT 专用电源、全数字电路，电气系统设有过流、过压返馈及保护电路，电控屏箱按西门子标准制作，控温精度高，操作方便。

9、采用二级泵，即机械泵加分子泵真空度可达8×10^-4Pa

10、可实现真空连续取料。

最高加热温度

 1800度

高频加热电源

采用电源

高频感应电源

振荡频率

30-80KHZ

最大输入功率

35KW

加热电流

12-70A

冷却水要求

≥0.2MPa ≥6L/分

电源重量

68KG

负载持续率

100%

输入电压

三相380V   50或60HZ

加热方式

 感应加热

    腔体内直径

  500mm

腔体内示图

       腔体真空度（分子泵机组）

< 5X10 ^-4Pa

腔体充气压力

< 0.05MPa

升压率

<4Pa/小时

断偶保护和显示

有

过温保护

有

过流保护

有

欠压保护（水压）

有

控温模式

智能PID

控制精度

+/-  1~ 5 ℃（600度以上）

温度检测方式

钨铼热电偶或红外测温仪

钨铼热电偶的测量范围：0-1800℃

红外测温仪的测量范围：1000-3200℃

红外测温仪（选购）

1、美国进口红外测温仪，特点1、响应时间快、高精度；

2、可24小时实时连续在线测温、安全、耐用；

3、激光瞄准、稳定性好、尤其适合测量高温小目标；

4、10毫秒的响应时间和±0.3%的重复性精度，保证满足您进行快速、精确测温的要求。

真空取料装置

真空取料装置由不锈钢推拉杆、过渡仓、高真空插板阀，石英取料勺等组成；推拉杆下端安装取料勺，推拉杆与过渡仓之间采用JO密封圈密封，过渡仓与真空腔体之间通过高真空插板阀连接，腔体抽真空的时候，打开挡板阀，取料仓也随之被抽真空，物料熔化之后，推拉杆推下取料，然后拉到过渡仓，关闭插板阀，打开过渡仓门即可将刚才取的物料取出测试。如需再次取料，将推拉杆再次安装好，关闭过渡仓门，然后对过渡仓抽真空，真空抽好之后，打开挡板阀，即可实现真空连续取料

 进气（选配）

出气口可以伸进金属液中，气体可直接从金属液中鼓出

最快熔化时间

  10~20Min

坩埚可倾倒旋转角度

0-360度（可任意角度旋转）

真空腔体内是否可接水冷坩埚

 可以

二次加料器（选购）

为了在真空熔炼过程中添加各种元素，因此在加料器里装有特制的4格加料器料斗，加料器有盖，能把加料器进行真空密封。在熔炼抽真空之前，把元素预先放在加料器料斗中，在添加元素时借手轮转动加料器料斗，元素便从加料器口流出，流入到熔融金属液面上，避免喷溅

观察窗尺寸

  Dia 90mm

浇铸装置

坩埚（标配石墨坩埚）

                         石墨坩埚        锆石英坩埚        钨坩埚         氧化镁坩埚        氧化锆坩埚         镁砂坩埚

选购

     铜模             石墨漏斗         钼搅拌桨          方形铜模            水冷铜板

电动搅拌装置（选购）

         该炉可以配搅拌装置，可以匀速的对物料进行搅拌，搅拌棒由一个调速电机带动、搅拌棒与炉体之间采用威尔逊或磁流体和波纹管密封，搅拌棒和电机在电动丝杆的带动下可以上下自由滑动，进入坩埚和从坩埚里出来。

超声波搅拌（选配）

超声波搅拌是一种专门用于金属熔炼行业的大功率超声波设备。其主要作用于熔融金属的结晶过程，能够显著细化金属晶粒、均匀合金成分、加速气泡运动，显著改善金属材料强度、硬度。其原理是通过设备的高频振动使液体产生空化效应（空化效应其实就是由于设备高频振动产生气泡，气泡爆炸产生力）使熔体分散的更加均匀。

超声波搅拌器参数

1、耐高温：最高承受温度800℃

2、耐腐蚀：使用高强度钛合金工具头

3、功率大：最大功率2500W

4、频率：20KHz

5、电源：数控电源

6、人机交互：彩色触摸屏

7、控制方式：可本地控制可远程控制

8、效果显著：微分子间作用，效果直接、明显

旋转观察窗（选配）

观察窗 中有多块石英玻璃，可以把被污染的石英玻璃旋到一边，把干净的玻璃转到观察孔，很好的观察坩埚中物料熔化情况

扒渣装置（选配）

扒渣装置由一根可上下移动和360度旋转的金属杆、石英料勺、料渣坩埚组成。用石英料勺将实验中产生的料渣转移到旁边的料渣坩埚中

真

空

机

组

机组输入电压

380V /220V

波纹管

KF40X1000

真空挡板阀

KF40

      前机真空泵BSV30

功率

0.75KW

电压

380V

转速

1450rpm

进气口径

KF40

前机泵抽气速率（L/S）

8

极限压强

5X10 ^-1Pa

              复合真空计

复合真空计型号

ZDF

 电源

 220V   55W

控制精度

± 1%

 真空计测量范围

10^-5 -10 ⁵ Pa

二级泵

为分子泵

（方案一）

分子泵

（可以把腔体真空度抽到6X10E-4Pa）

 分子泵型号

  FJ620

  输入电压

 220V

  分子泵进气口法兰

  DN160

分子泵抽气速率L/S（对空气）

  600

分子泵极限压强（Pa)

6×10^-7

冷却方式

 水冷

冷却水压（MPa）

 0.1-0.2

冷却水温度

<25℃

环境温度

0~40℃

建议启动压强

<100Pa

二级泵

为扩散泵

（方案二）

扩散泵

可以把腔体真空度抽到5X10E-3Pa）

电压

220V

功率

1000W

极限真空度（在无泄漏时）

 10E-5Pa

进气接口

DN150

出气接口

DN40

注入油量

0.3L

抽气速率（N2）

1000L/S

        水冷机（选购）

 型号

HZ-05A

电源

3PH-380V/50HZ

 最大扬程

 25M

 最大流量

4m³/h

 水箱容量

 80L

 制冷量

11696Kcal/h

 出入水口

 Rp1/2’’

 机器尺寸

 520X1150X1140(长X宽X高)

炉子用电三相380V 功率35KW 16平方线 80A空开

水冷机功率6.5KW 三相380V  4平方线  25空开

水冷机最好用去离子水或矿泉水，水冷机前后左右空出80cm距离

高纯氩气，减压阀量程0~0.6MPa
