50公斤真空熔炼炉
详细技术参数
|

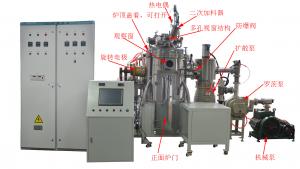

VIF真空感应熔炼炉
|
型号 |
VIF-50 |
|||
|
优点 |
1、设备容量大，可熔化50公斤金属，按铁液计算 2、自动化程度高，设备带有一块14英寸的液晶屏，屏中内置本公司自主研发的软件，可用该软件控制设备，无需人工干涉 3、正面带有一个水冷炉门，方便取放物料 4、电动旋转电极，并安装限位开关，保证每次旋转位置都一样，保证浇铸时不会偏移 6、炉门可以电动升降，并带有限位开关，保证不会升降过头 7、一根直角热电偶从炉顶插入 8、炉顶带有2个多孔视窗结构，可以很好的观察物料熔化情况 9、预留红外测温仪接口 10、腔体带有防爆阀，可以设置泄压压力 |
||||
|
最大熔炼重量（按铁液计算） |
50KG |
||||
|
最高加热温度 |
1700度 |
||||
|
中频加热电源
|
采用电源 |
中频感应电源 |
|||
|
振动频率 |
1-20KHZ |
||||
|
最大输入功率 |
160KW （可以根据材料改变） |
||||
|
额定工作频率 |
2.5KHZ |
||||
|
最大输入电流 |
240A |
||||
|
最大输出电流 |
4500A |
||||
|
输入电压 |
三相380V 50或60HZ |
||||
|
加热方式 |
感应加热 |
||||
|
冷却水要求 |
30P(根据不同要求改变) 可以装冷却水塔 |
||||
|
腔体内直径 |
1200mm |
||||
|

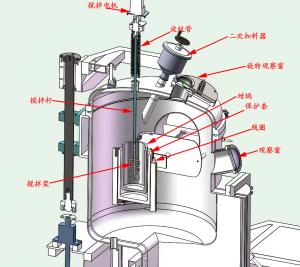

腔体内示图 |
|
||||
|
炉顶 |
|
||||
|
旋转观察窗结构 |
炉顶带有2个旋转观察窗， 旋转观察窗中有多块石英玻璃，实验过程中可以把被污染的石英玻璃转到一边，把干净的石英玻璃旋转过来，很好的观察坩埚中物料的熔化情况
|
||||
|
腔体真空度（扩散泵机组） |
< 5X10 -3Pa |
||||
|
腔体充气压力 |
< 0.05MPa |
||||
|
升压率 |
<4Pa/小时 |
||||
|
断偶保护和显示 |
有 |
||||
|
过温保护 |
有 |
||||
|
过流保护 |
有 |
||||
|
欠压保护（水压） |
有 |
||||
|
控温模式 |
智能PID |
||||
|
控制精度 |
+/- 1~ 5 ℃（600度以上） |
||||
|
温度检测方式 |
钨铼型热电偶或红外测温仪 钨铼型热电偶的测量范围：0-1800℃ 红外测温仪的测量范围：900-3200℃ |
||||
|
红外测温仪（选购）
|
1、美国进口红外测温仪，特点1、响应时间快、高精度； 2、可24小时实时连续在线测温、安全、耐用； 3、激光瞄准、稳定性好、尤其适合测量高温小目标； 4、10毫秒的响应时间和±0.3%的重复性精度，保证满足您进行快速、精确测温的要求。 |
||||
|
最快熔化时间 |
10~20Min |
||||
|
坩埚可倾倒旋转角度 |
-10-110度（可任意角度旋转） |
||||
|
真空腔体内是否可接水冷坩埚 |
可以 |
||||
|
二次加料器
|
为了在真空熔炼过程中添加各种元素，因此在加料器里装有特制的4格加料器料斗，加料器有盖，能把加料器进行真空密封。在熔炼抽真空之前，把元素预先放在加料器料斗中，在添加元素时借手轮转动加料器料斗，元素便从加料器口流出，流入到熔融金属液面上，避免喷溅
|
||||
|
观察窗尺寸 |
Dia 90mm |
||||
|
坩埚 |
石墨坩埚 锆石英坩埚 钨坩埚 氧化镁坩埚 氧化锆坩埚 镁砂坩埚 |
||||
|
选购 |
铜模 石墨漏斗 钼搅拌杆 方形铜模 水冷铜板 |
||||
|

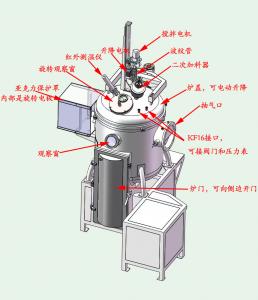

电动搅拌装置（选购） |
该炉可以配搅拌装置，可以匀速的对物料进行搅拌，搅拌棒由一个调速电机带动、搅拌棒与炉体之间采用威尔逊或磁流体和波纹管密封，搅拌棒和电机在电动丝杆的带动下可以上下自由滑动，进入坩埚和从坩埚里出来。
|
||||
|
超声波搅拌（选配）
|
超声波搅拌是一种专门用于金属熔炼行业的大功率超声波设备。其主要作用于熔融金属的结晶过程，能够显著细化金属晶粒、均匀合金成分、加速气泡运动，显著改善金属材料强度、硬度。其原理是通过设备的高频振动使液体产生空化效应（空化效应其实就是由于设备高频振动产生气泡，气泡爆炸产生力）使熔体分散的更加均匀。 超声波搅拌器参数 1、耐高温：最高承受温度800℃ 2、耐腐蚀：使用高强度钛合金工具头 3、功率大：最大功率2500W 4、频率：20KHz 5、电源：数控电源 6、人机交互：彩色触摸屏 7、控制方式：可本地控制可远程控制 8、效果显著：微分子间作用，效果直接、明显 |
||||
| 扒渣装置（选配） |
扒渣装置由一根可上下移动和360度旋转的金属杆、石英料勺、料渣坩埚组成。用石英料勺将实验中产生的料渣转移到旁边的料渣坩埚中
|
||||
|
连续真空取料装置（选购）
|
真空取料装置由不锈钢推拉杆、过渡仓、高真空插板阀，石英取料勺等组成；推拉杆下端安装取料勺，推拉杆与过渡仓之间采用JO密封圈密封，过渡仓与真空腔体之间通过高真空插板阀连接，腔体抽真空的时候，打开挡板阀，取料仓也随之被抽真空，物料熔化之后，推拉杆推下取料，然后拉到过渡仓，关闭插板阀，打开过渡仓门即可将刚才取的物料取出测试。如需再次取料，将推拉杆再次安装好，关闭过渡仓门，然后对过渡仓抽真空，真空抽好之后，打开挡板阀，即可实现真空连续取料 |
||||
|
进气（选配）
|
出气口可以伸进金属液中，气体可直接从金属液中鼓出 |
||||
|
真空机组
|
机组输入电压 |
380V |
|||
|
波纹管 |
100mm |
||||
|
真空挡板阀 |
100mm |
||||
|
前级泵H-150型滑阀泵
|
功率 |
15KW |
|||
|
电压 |
380V |
||||
|
转速 |
450rpm |
||||
|
进气口径 |
100mm |
||||
|
前机泵抽气速率（L/S） |
150 |
||||
|
极限压强 |
1Pa |
||||
|
复合真空计 |
复合真空计型号 |
ZDF |
|||
|
电源 |
220V 55W |
||||
|
控制精度 |
± 1% |
||||
|
真空计测量范围 |
10-5 -10 5 Pa |
||||
|
二级泵 的罗茨泵技术参数
|
罗茨泵
|
罗茨泵型号 |
ZJP-1200 |
||
|
输入电压 |
380V |
||||
|
罗茨泵进气口法兰 |
DN70 |
||||
|
抽气速率L/S（对空气） |
1200 |
||||
|
允许压差 |
3000Pa |
||||
|
冷却方式 |
水冷 |
||||
|
电机功率 |
9KW |
||||
|
转速 |
2800 |
||||
|
润滑油量 |
3.5L |
||||
|
重量 |
800 |
||||
|
|
三级泵为扩散泵
|
扩散泵 可以把腔体真空度抽到5X10E-3Pa） |
电压 |
380V |
|
|
功率 |
6KW |
||||
|
极限真空度（在无泄露时） |
7X 10E-5Pa |
||||
|
进气接口 |
DN500 |
||||
|
出气接口 |
DN125 |
||||
|
注入油量 |
3.7L |
||||
|
抽气速率（N2） |
11000L/S |
||||
.jpg)
.jpg)
| 冷水机（选购）30P | 电源电压 | 三相380V |
| 电源功率 | 30.2KW | |
| 制冷量 |
71896 kcal/h |
|
| 制冷剂 | R410A | |
| 冷冻水量 | 16m3/h | |
| 水箱容量 | 350L | |
| 进出水管径 | 2寸 | |
| 水泵流量 | 30m3/h | |
| 扬程 | 40-50m | |
| 重量 |
1480Kg |
|
| 尺寸 |
2450×1200×2100mm |
|
| 安装条件 |
|
|
注意事项
1、此款熔炼炉需在真空或气压小于0.02MPa（相对气压）的低压条件下使用；
2、若用户需要在气氛条件下进行实验，必须在进气气瓶上安装减压阀，减压阀的气压设置要小于0.02MPa，
进气流量<200SCCM（200ml/min)
3、请您仔细阅读说明书，了解真空熔炼和惰性气体环境下熔炼的标准操作程序。在操作过程中请密切监控并正确控制反
应容器内部压力，否则，操作失败可能导致设备损坏或人身伤害
如您需要定制，请联系我公司工程师
一、设备特点
1、采用立式炉体，顶部遥控电动开门结构，进出料方便，炉体结构紧凑，占地空间较小。
2、可以50段程序控温，控温精确，可以控制升温速率和恒温时间。
3、安装有观察孔，可以清晰的炉内坩埚物料的情况。
5、（选购）安装有红外测温仪，可以精确的测量坩埚内液体的温度。
6、配有扩散泵，罗茨泵，真空度可达5X10-3Pa
7、电极和坩埚可以在炉体外手动转动，液体可以在腔体内完成倾倒和浇注，这样就避免了浇注的危险和可以在真空下浇注。
8、具有二次加料系统。
9、转动电极和炉体之间采用威尔逊密封，密封性能好，转动较轻松。
10、安装有水冷机（选购），水冷机具有欠压和断水报警，使用安全可靠。
11、采用IGBT中频电源，具有过温、断水保护并具有报警、输出电流显示等功能。
12、广泛应用于大专院校及科研单位等在真空或保护气氛条件下对金属材料（如 不锈钢、镍基合金、铜、合金钢、镍钴合金、稀土钕铁錋等）的熔炼处理和制备，也可进行合金钢的真空精炼处理及精密铸造。
二、结构说明
本产品由炉盖、炉体、回转机构、熔炼浇注系统、充气系统、气氛控制系统、真空系统、IGBT 电源、控制系统、水冷系统、工作台、电控系统等组成 ，炉体、气氛控制系统、熔炼浇铸系统、电控系统和水冷系统等组成部分都安装在设备台架上，使整个设备成为一体,炉架下安装有水平调节轮、不但可以自由的拖动，并有调节水平的功能。
1、炉体：为全304不锈钢结构，氩弧焊焊接。炉壳采用双层水冷结构，保证炉壳温度不超过40℃。炉盖采用上开门结构，炉盖打开方式为遥控电动，并加有锁紧装置，炉盖上设有观察孔，方便观察炉内情况。炉体上安装有进出气口、与水冷机连接的进出水口和安装有连接炉体内浇注装置的进出水管。
2、炉架：由型钢钢板组焊成柜架结构，炉体安置在炉架上。
3、回转机构：与炉体用法兰连接，感应线圈由铜管绕成螺旋形从炉体引出，引出处的铜电极与炉体采用威尔逊密封，密封可靠，并能够实现旋转功能。
4、二次加料装置：炉体上部配有二次加料装置，可以实现在熔炼过程中加入其它元素。
5、温控系统(选购测温元件时)：温控系统是有测温系统，温控仪表组成，炉体上配有红外测温仪，把红外测温仪输出的1-5V信号通过控温仪表转换为温度信号，控温仪表可以控制输出控制感应炉的控制信号，这样形成一个闭合回路，可以对炉子的升温进行编程控制，可以进行50段程序控温，控温精度准确，升温速率可调，并可以进行恒温，以方便控制浇铸时的温度控制。
供货范围
|
序号 |
产品名称 |
生产厂家 |
数量 |
|
1 |
炉体系统 |
南京博蕴通仪器科技有限公司 |
1 套 |
|
2 |
直联泵 |
南京博蕴通仪器科技有限公司 |
1 台 |
|
3 |
扩散泵 |
成都南光 |
1 台 |
|
4 |
复合真空计 |
成都睿宝 |
1 台 |
|
5 |
IGBT 电源 |
南京博蕴通仪器科技有限公司 |
1 套 |
|
6 |
汇流水管 |
南京博蕴通仪器科技有限公司 |
1 套 |
|
7 |
高真空阀门 |
川北真空 |
3 件 |
|
8 |
感应线圈 |
南京博蕴通仪器科技有限公司 |
1 套 |
|
9 |
真空管路 |
南京博蕴通仪器科技有限公司 |
1 套 |
|
10 |
说明书 |
南京博蕴通仪器科技有限公司 |
2 套 |
