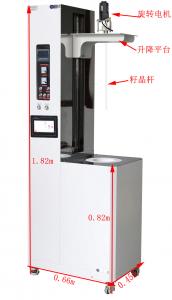

1200度井式晶体生长炉

型号

JSL1200-TSSG

产品概述

这是一款顶部籽晶法晶体生长炉，可利用助溶剂法生长各种材料单晶，配备精密旋转提拉机构。提拉和旋转速度采用PLC触摸屏控制，操作简单

产品特点

由1200℃井式炉和精密旋转提拉机构组成，可用于TSSG法生长各种材料单晶

最高温度1200度

提拉和旋转速度采用PLC触摸屏控制，操作简单

功率

5KW

炉膛尺寸（DXH）

Dia150×420mm

腔体俯视图

加热面数

4周加热

外形尺寸

660×450×1820mm

旋转提拉机构

由提拉电机，旋转电机、触摸屏组成

提拉速度：0.1-2000μm/s

提拉行程：0-200mm （可根据客户需要定制）

转速：0-40r/min

电源电压

220V

相数

单相

加热元件

  国产优质电阻丝     （可选配瑞典 Kanthal A1进口电阻丝）

控制方式

3504温度仪表

1：高精度的温度仪表，LCD液晶显示屏，5位数值显示，通过快速设置配置简单，C/F单位切换。

2：50组程序500步，断电或停机，再次启动程序可以设置从断电处或起始点启动程序，也具有运行，暂停，跳步，停止，复位等功能。

3：标准的3组PID参数（可选8组PID参数），自带PID自整定功能。

4：数学/逻辑运算，计时器功能，报警功能，做数学及逻辑运算功能，比如传感器与红外传感器的自动/手动切换，高温炉逻辑控制功能，及相关报警策略与功能。

5：配方功能，不同产品可以调用不同的参数

6：客户自定义画面功能，显示当前值，设定值，输出%，程序运行状态及时间等，

7：支持各种通讯接口 Modbus, Ethernet, Profibus，Devicenet，可以与任意PLC或上位系统集成

8：OEM密码功能

9：多语言支持（英语，法语，德语，西班牙，意大利）

10：PC版的iTools图形组态软件，方便组态，监控，调试

11：UL/CE认证

炉膛材料

1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。

2、采用日本技术成型。

3、炉膛里电阻丝的间距和节距全部按日本成熟的热工技术布置、经过热工软件模拟温场

4、采用4周加热，温场更加均衡

控制精度

 +/- 0.1 ℃

最高温度

 1200 ℃

额定温度

 1150 ℃

热电偶型号

  K 型

触发器

移相触发

最快升温速率

 ≤30℃/ Min

推荐升温速率

 ≤15℃/ Min

安全保护系统

 该炉装有保险和空气开关     当电流超过空开的额定电流时，空开会自动跳开，有效的保护电炉

开门保护系统

 本炉装有行程开关    炉门开取时  电炉主电炉会自动断电

可控硅

德国西门康  106/16E

  四周表面温度

  ≤45℃

保修期

一年保修，终身技术支持

特别提示：1.耗材部分如加热元件，样品坩埚等不在保修期内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
