100公斤真空感应熔炼炉

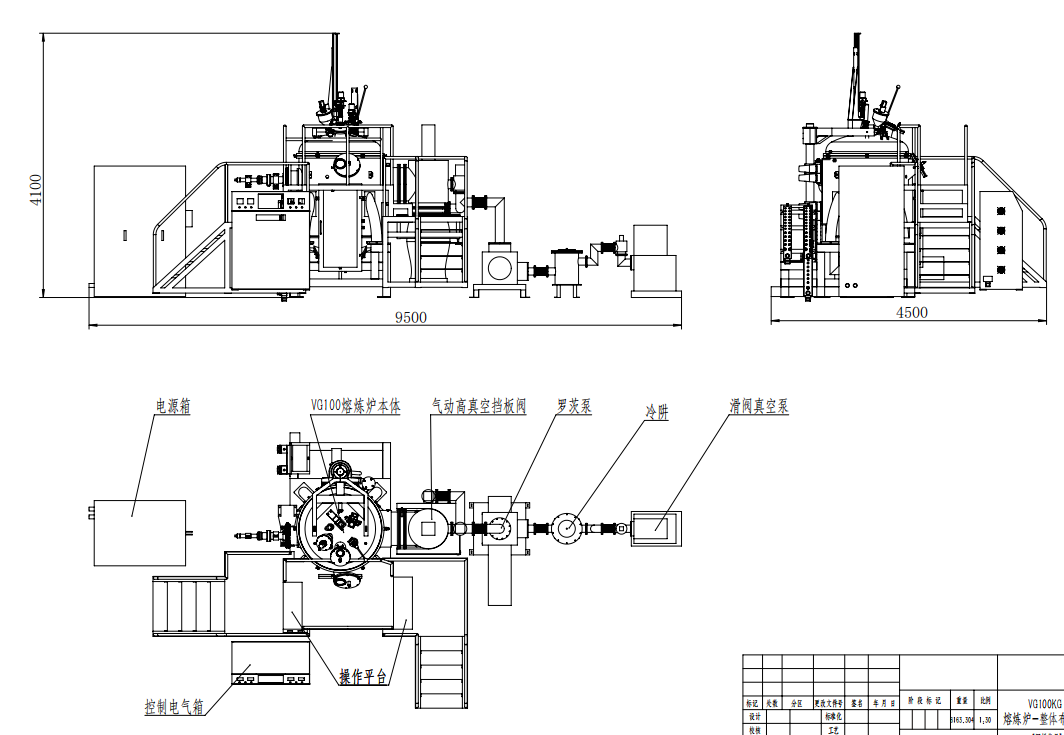

VIF真空感应熔炼炉

型号

VIF-100

优点

1、设备容量大，可熔化100公斤金属，按铁液计算

2、自动化程度高，设备带有一块14英寸的液晶屏，屏中内置本公司自主研发的软件，可用该软件控制设备，无需人工干涉

3、正面带有一个水冷炉门，方便取放物料

4、电动旋转电极，并安装限位开关，保证每次旋转位置都一样，保证浇铸时不会偏移

6、炉门可以电动升降，并带有限位开关，保证不会升降过头

7、一根直角热电偶从炉顶插入

8、炉顶带有2个多孔视窗结构，可以很好的观察物料熔化情况

9、预留红外测温仪接口

10、腔体带有防爆阀，可以设置泄压压力

最大熔炼重量（按铁液计算）

100KG

最高加热温度

 1700度

中频加热电源

采用电源

中频感应电源

振动频率

1-20KHZ

最大输入功率

180KW （可以根据材料改变）

额定工作频率

2.5KHZ

最大输入电流

273A

最大输出电流

5000A

输入电压

三相380V   50或60HZ

加热方式

 感应加热

冷却水要求

30P(根据不同要求改变)  可以装冷却水塔

    腔体内直径

1200或1400mm

腔体内示图

炉顶

旋转观察窗结构

炉顶带有2个旋转观察窗，

旋转观察窗中有多块石英玻璃，实验过程中可以把被污染的石英玻璃转到一边，把干净的石英玻璃旋转过来，很好的观察坩埚中物料的熔化情况

       腔体真空度（扩散泵机组）

< 5X10 ^-3Pa

腔体充气压力

< 0.05MPa

升压率

<4Pa/小时

断偶保护和显示

有

过温保护

有

过流保护

有

欠压保护（水压）

有

控温模式

智能PID

控制精度

+/-  1~ 5 ℃（600度以上）

温度检测方式

 钨铼型热电偶或红外测温仪

 钨铼型热电偶的测量范围：0-1800℃

红外测温仪的测量范围：900-3200℃

红外测温仪（选购）

1、美国进口红外测温仪，特点1、响应时间快、高精度；

2、可24小时实时连续在线测温、安全、耐用；

3、激光瞄准、稳定性好、尤其适合测量高温小目标；

4、10毫秒的响应时间和±0.3%的重复性精度，保证满足您进行快速、精确测温的要求。

最快熔化时间

  10~20Min

坩埚可倾倒旋转角度

0-360度（可任意角度旋转）

真空腔体内是否可接水冷坩埚

 可以

二次加料器

为了在真空熔炼过程中添加各种元素，因此在加料器里装有特制的4格加料器料斗，加料器有盖，能把加料器进行真空密封。在熔炼抽真空之前，把元素预先放在加料器料斗中，在添加元素时借手轮转动加料器料斗，元素便从加料器口流出，流入到熔融金属液面上，避免喷溅

观察窗尺寸

  Dia 90mm

坩埚

                      石墨坩埚        锆石英坩埚        钨坩埚         氧化镁坩埚        氧化锆坩埚         镁砂坩埚

选购

      铜模                石墨漏斗         钼搅拌杆         方形铜模          水冷铜板

电动搅拌装置（选购）

      该炉可以配搅拌装置，可以匀速的对物料进行搅拌，搅拌棒由一个调速电机带动、搅拌棒与炉体之间采用威尔逊或磁流体和波纹管密封，搅拌棒和电机在电动丝杆的带动下可以上下自由滑动，进入坩埚和从坩埚里出来。

超声波搅拌（选配）

超声波搅拌是一种专门用于金属熔炼行业的大功率超声波设备。其主要作用于熔融金属的结晶过程，能够显著细化金属晶粒、均匀合金成分、加速气泡运动，显著改善金属材料强度、硬度。其原理是通过设备的高频振动使液体产生空化效应（空化效应其实就是由于设备高频振动产生气泡，气泡爆炸产生力）使熔体分散的更加均匀。

超声波搅拌器参数

1、耐高温：最高承受温度800℃

2、耐腐蚀：使用高强度钛合金工具头

3、功率大：最大功率2500W

4、频率：20KHz

5、电源：数控电源

6、人机交互：彩色触摸屏

7、控制方式：可本地控制可远程控制

8、效果显著：微分子间作用，效果直接、明显

扒渣装置由一根可上下移动和360度旋转的金属杆、石英料勺、料渣坩埚组成。用石英料勺将实验中产生的料渣转移到旁边的料渣坩埚中

连续真空取料装置（选购）

真空取料装置由不锈钢推拉杆、过渡仓、高真空插板阀，石英取料勺等组成；推拉杆下端安装取料勺，推拉杆与过渡仓之间采用JO密封圈密封，过渡仓与真空腔体之间通过高真空插板阀连接，腔体抽真空的时候，打开挡板阀，取料仓也随之被抽真空，物料熔化之后，推拉杆推下取料，然后拉到过渡仓，关闭插板阀，打开过渡仓门即可将刚才取的物料取出测试。如需再次取料，将推拉杆再次安装好，关闭过渡仓门，然后对过渡仓抽真空，真空抽好之后，打开挡板阀，即可实现真空连续取料

 进气（选配）

出气口可以伸进金属液中，气体可直接从金属液中鼓出

真空机组

机组输入电压

380V

波纹管

100mm

真空挡板阀

100mm

      前级泵H-150型滑阀泵

功率

15KW

电压

380V

转速

450rpm

进气口径

100mm

前机泵抽气速率（L/S）

150

极限压强

1Pa

              复合真空计

复合真空计型号

ZDF

 电源

 220V   55W

控制精度

± 1%

 真空计测量范围

10^-5 -10 ⁵ Pa

二级泵

的罗茨泵技术参数

罗茨泵

 罗茨泵型号

ZJP-1200

  输入电压

 380V

  罗茨泵进气口法兰

  DN70

抽气速率L/S（对空气）

1200

允许压差

3000Pa

冷却方式

 水冷

电机功率

9KW

转速

2800

润滑油量

3.5L

重量

800

三级泵为扩散泵

扩散泵

可以把腔体真空度抽到5X10E-3Pa）

电压

380V

功率

6KW

极限真空度（在无泄露时）

7X 10E-5Pa

进气接口

DN500

出气接口

DN125

注入油量

3.7L

抽气速率（N2）

11000L/S

71896 kcal/h

1480Kg

2450×1200×2100mm
